适用范围
指针式电工仪表系列产品为磁电系和电磁系、整流系三种。适用于安装在各类自动控制系统和配送电系统的显示面板和大型开关板上指示相关电参数，有交/直流电流、电压、功率因数、频率、同步、有功/无功功率表及电流过载等产品，产品性能符合GB/T7676.1。
主要技术参数
●准确度等级：±1.5%、±2.5%。
●绝缘强度：交流正弦波频率45～65Hz，电压为2kV历时1分钟条件下无击穿，无飞弧现象。
●绝缘电阻：仪表的所有线路与参考试验“地”之间的绝缘电阻不低于50MΩ。
●工作环境：工作温度范围-10℃～+50℃、相对湿度<85%RH、大气压强86～106KPa、通风良好且空气中无腐蚀性气体、无阳光照射。
|
名称 |
型号 |
准确度（级） |
量限 |
说明 |
|

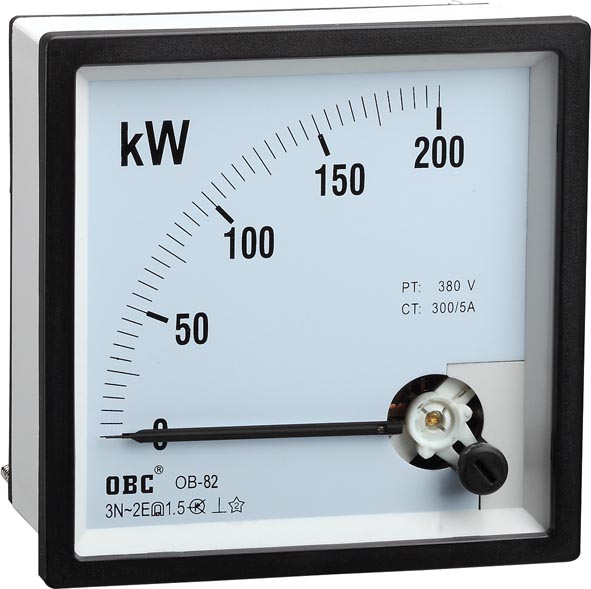

有功、无功功率表 |
6L2-W/var |
2.5 |
额定电压100，220，380V，6kV/100V,10kV/100V,35kV/100V,110kV/100V, 200kV/100V,380kV/100V 额定电流5A |
直接接入 |
|
42L6-W/var |
||||
|
16L1-W/var |
||||
|
72L-W/var |
||||
|
96L-W/var |
||||
|
有功、无功功率表 |
44I1-W/var |
2.5 |
额定电压100，220，380V，6kV/100V,10kV/100V,35kV/100V,110kV/100V, 200kV/100V,380kV/100V 额定电流5A |
外附功率变换器 |
|
59I1-W/var |
||||
|
44L17-W/var |
||||
|
99L1-W/var |
||||
|
85L1-W/var |
||||
|
85L17-W/var |
||||
|
69L17-W/var |
||||
|
69L9-W/var |
