OBC1994E系列多功能电力仪表集可编程电量测量、数字显示、数字通讯和多种输入、输出功能于一体的智能电力仪表。OBC194E系列仪表可测量各种常用电力参数及有无电能、最大需量、并具有多种扩展功能模块；数字通讯模块、数字量开关模块、电能脉冲模块和模拟量变送输出模块，可根据需要灵活选用。所有的数据都可以通过RS-485通讯口采用MODBUS协议读取，开关量输入可用于监视开关的状态；开关量的输出可进行远端控制、越限报警；模拟变送输出功能可代替传统变压器。OBC1994E系列多功能电力仪表能适应所有电压等级及接线方式，满足各种规格的高低压开关柜的分布、集中安装方式。
|
型号 |
功能 |
|||||||
|
测量参数 |
显示 |
通讯 |
模拟量变送输出 |
继电器触点输出 |
开关量输入功能 |
电能脉冲输出功能 |
备注 |
|
|
OBC194E-3X4 |
LED |
无 |
无 |
无 |
无 |
无 |
无 |
|
|
OBC194E-3T4 |
LED |
有 |
有 |
无 |
无 |
无 |
无 |
RS485通讯输出功能 |
|
OBC194E-9X4 |
LED |
无 |
无 |
无 |
无 |
无 |
无 |
|
|
OBC194E-9K4 |
LED |
可选 |
可选 |
可选 |
有 |
可选 |
可选 |
二路继电器触点输出功能 |
|
OBC194E-9B4 |
LED |
可选 |
可选 |
有 |
可选 |
可选 |
可选 |
一路模拟量输出功能 |
|
OBC194E-9T4 |
LED |
有 |
有 |
可选 |
可选 |
可选 |
可选 |
RS485通讯输出功能 |
|
OBC194E-9M4 |
LED |
可选 |
可选 |
有 |
有 |
可选 |
可选 |
二路继电器触点输出功能，一路模拟量输出功能 |
|
OBC194E-9S4 |
LED |
有 |
有 |
可选 |
有 |
可选 |
可选 |
二路继电器触点输出功能，RS485通讯输出功能 |
|
OBC194E-9D4 |
LED |
有 |
有 |
有 |
可选 |
可选 |
可选 |
一路继电器触点输出功能，RS485通讯输出功能 |
|
OBC194E-9N4 |
LED |
有 |
有 |
有 |
有 |
可选 |
可选 |
二路继电器触点输出功能，一路模拟量输出功能，RS485通讯输出功能 |
|
OBC194E-9R4 |
LED |
有 |
有 |
可选 |
可选 |
有 |
可选 |
RS485通讯输出功能，二路开关量输入功能 |
|
OBC194E-2X4 |
LED |
无 |
无 |
无 |
无 |
无 |
无 |
|
|
OBC194E-2K4 |
LED |
可选 |
可选 |
可选 |
有 |
可选 |
可选 |
二路继电器触点输出功能 |
|
OBC194E-2B4 |
LED |
可选 |
可选 |
有 |
可选 |
可选 |
可选 |
一路模拟量输出功能 |
|
OBC194E-2T4 |
LED |
有 |
有 |
可选 |
可选 |
可选 |
可选 |
RS485通讯输出功能 |
|
OBC194E-2M4 |
LED |
可选 |
可选 |
有 |
有 |
可选 |
可选 |
二路继电器触点输出功能，一路模拟量输出功能 |
|
OBC194E-2S4 |
LED |
有 |
有 |
可选 |
有 |
可选 |
可选 |
二路继电器触点输出功能，RS485通讯输出功能 |
|
OBC194E-2D4 |
LED |
有 |
有 |
有 |
可选 |
可选 |
可选 |
一路继电器触点输出功能，RS485通讯输出功能 |
|
OBC194E-2N4 |
LED |
有 |
有 |
有 |
有 |
可选 |
可选 |
二路继电器触点输出功能，一路模拟量输出功能，RS485通讯输出功能 |
|
OBC194E-2R4 |
LED |
有 |
有 |
可选 |
可选 |
有 |
可选 |
RS485通讯输出功能，二路开关量输入功能 |
|

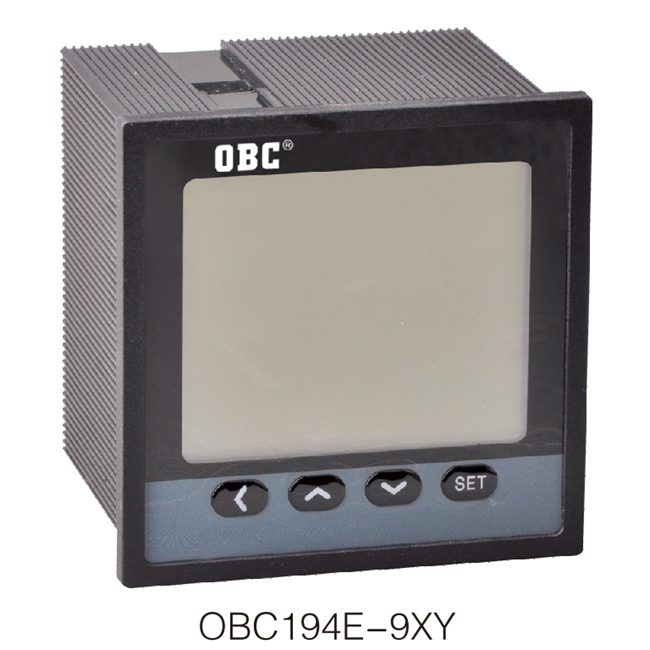

OBC194E-9XY |
LCD |
无 |
无 |
无 |
无 |
无 |
无 |
|
|
OBC194E-9KY |
LCD |
可选 |
可选 |
可选 |
有 |
可选 |
可选 |
二路继电器触点输出功能 |
|
OBC194E-9BY |
LCD |
可选 |
可选 |
有 |
可选 |
可选 |
可选 |
一路模拟量输出功能 |
|
OBC194E-9TY |
LCD |
有 |
有 |
可选 |
可选 |
可选 |
可选 |
RS485通讯输出功能 |
|
OBC194E-9M4 |
LCD |
可选 |
可选 |
有 |
有 |
可选 |
可选 |
二路继电器触点输出功能，一路模拟量输出功能 |
|
OBC194E-9SY |
LCD |
有 |
有 |
可选 |
有 |
可选 |
可选 |
二路继电器触点输出功能，RS485通讯输出功能 |
|
OBC194E-9DY |
LCD |
有 |
有 |
有 |
可选 |
可选 |
可选 |
一路继电器触点输出功能，RS485通讯输出功能 |
|
OBC194E-9NY |
LCD |
有 |
有 |
有 |
有 |
可选 |
可选 |
二路继电器触点输出功能，一路模拟量输出功能，RS485通讯输出功能 |
|
OBC194E-9RY |
LCD |
有 |
有 |
可选 |
可选 |
有 |
可选 |
RS485通讯输出功能，二路开关量输入功能 |
|
OBC194E-2XY |
LCD |
无 |
无 |
无 |
无 |
无 |
无 |
|
|
OBC194E-2KY |
LCD |
可选 |
可选 |
可选 |
有 |
可选 |
可选 |
二路继电器触点输出功能 |
|
OBC194E-2BY |
LCD |
可选 |
可选 |
有 |
可选 |
可选 |
可选 |
一路模拟量输出功能 |
|
OBC194E-2TY |
LCD |
有 |
有 |
可选 |
可选 |
可选 |
可选 |
RS485通讯输出功能 |
|
OBC194E-2MY |
LCD |
可选 |
可选 |
有 |
有 |
可选 |
可选 |
二路继电器触点输出功能，一路模拟量输出功能 |
|
OBC194E-2SY |
LCD |
有 |
有 |
可选 |
有 |
可选 |
可选 |
二路继电器触点输出功能，RS485通讯输出功能 |
|
OBC194E-2DY |
LCD |
有 |
有 |
有 |
可选 |
可选 |
可选 |
一路继电器触点输出功能，RS485通讯输出功能 |
|
OBC194E-2NY |
LCD |
有 |
有 |
有 |
有 |
可选 |
可选 |
二路继电器触点输出功能，一路模拟量输出功能，RS485通讯输出功能 |
|
OBC194E-2RY |
LCD |
有 |
有 |
可选 |
可选 |
有 |
可选 |
RS485通讯输出功能，二路开关量输入功能 |
注：1、电力仪表全部参数为测量三相电压，三相电流，有功功率，无功功率，频率，功率因数，有功电能和无功电能；
2、以上功能均为模拟量一路模拟量输出功能，二路继电器触点输出功能，二路开关量输入功能；
3、模拟量变送输出功能有三路可选，开关量输入功能有四路可选，电能脉冲功能有二路可选。
|

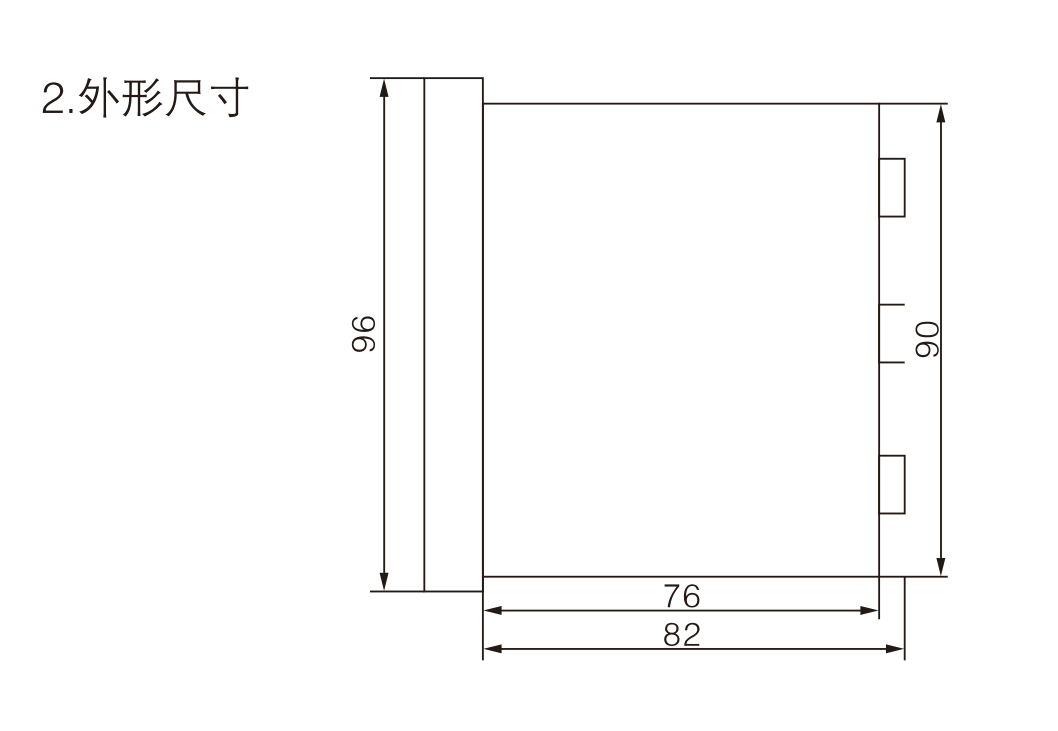

指针表型号 |
外形代号 |
面框尺寸mm |
壳体尺寸mm |
开孔尺寸mm |
备注 |
|
16槽形 |
1 |
160×80 |
150×70 |
152×76 |
|
|
42方形 |
2 |
120×120 |
110×110 |
111×111 |
|
|
6方形 |
3 |
80×80 |
75×75 |
76×76 |
|
|
46槽形 |
4 |
120×60 |
115×55 |
116×56 |
|
|
5槽形 |
5 |
96×48 |
90×43 |
92×45 |
|
|
9方形 |
9 |
96×96 |
90×90 |
92×92 |
|
|
61方形 |
7 |
72×72 |
66×66 |
68×68 |
|
|
微方形 |
8 |
48×48 |
44.5×44.5 |
45×45 |
|
